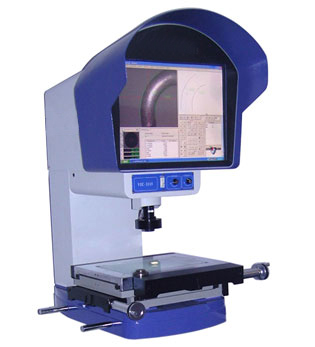

YRVC全自动影像测量仪


YRVC全自动影像测量仪



一、应用领域:
YRVC全自动影像测量仪在反复测量细小工件的尺寸方面,具有优势,不需要过多的人为操作,一次测量省时省力。
二、仪器特征:
YRVC全自动影像测量仪在操作上面设计为:鼠标键盘与屏幕触摸式操作两用。 采用Z轴镜头升降而非工作台升降,可以增加工作台的承重能力。与我司自主研发生产的测量软件精美结合使用,可以通过推动Z轴自动对焦测量工件两个不同层面的高度,重复测量精度为5μm。测量结果可以Txt、Exc等多种格式l输出。
三、应用领域:
适用于工厂生产线和质量检 测部门,特别是在反复测量细小工件的尺寸方面,具有优势。可以广泛应用于机械、仪表、电子、五金、塑胶、模具等行业。

四、技术参数:

仪器型号 YRVC-2010 YRVC-2515 YRVC-3020
工作台 金属台面尺寸(mm) 450×280 450×280 510×290
玻璃台面尺寸(mm) 260×160 306×196 360×260
运动行程(mm) 200×100 250×150 300×200
仪器重量(Kg) 100Kg
外形尺寸(mm) 650×800×1600
Z轴升降行程 150mm
工作距离 108mm
X、Y、Z数显解析度 1μm
X、Y坐标示值误差 ≤(3+L/200)μm
影像系统 摄像机:彩色1/3" CCD
变焦物镜倍率:0.7~4.5X
视频总倍率:30X~230X
物方视场:7~1.1mm 表面光源与透射光源均使用LED,亮度可调节
可选配镜头、日本SONY1/2″CCD
电源 AC180~260V 50HZ
测量软件 标备自动测量软件,可自动寻边、去毛刺,可测贴、线、圆、角度、圆心距、摆正等。
