19JP系列万能工具显微镜


19JP系列万能工具显微镜



一、产品简介:
19JP系列万能工具显微镜是一种在工业生产和科学研究部门中使用十分广泛的光学计量仪器。仪器具有较高的测量精度,适用于长度和角度的精密测量;同时由于配备有多种附件,使其使用范围得到充分的扩大。仪器可用影像法,轴切法或接触按直角座标或极座标对机械工具和零、部件的长度、角度和形状进行测量,主要的测量对象有:刀具、量具、模具、样板、螺纹和齿轮类工件等等。
二、产品分类:

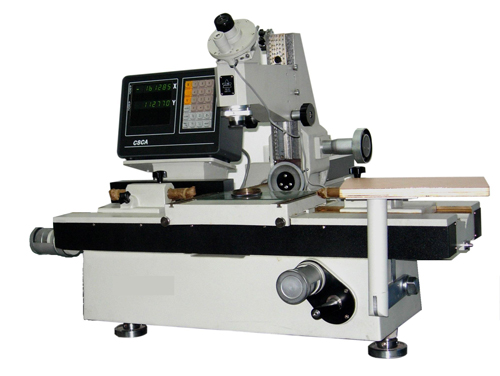

1、数显式万能工具显微镜(19JP)

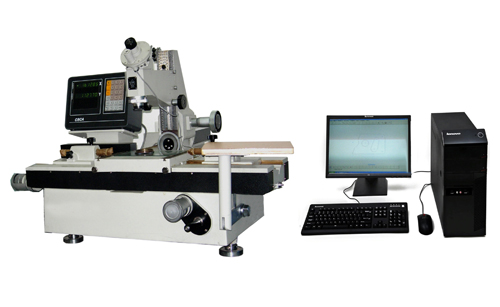

2、微机型万能工具显微镜(19JPC)

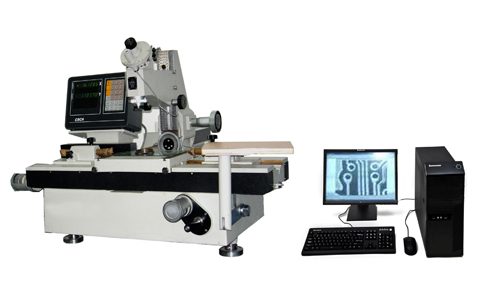

3、影像型万能工具显微镜(19JPC-V)


三、技术参数:

1.测量范围与分度值

XY坐标测量范围: XY向: 200 × 100 毫米

分度值:数显读数: 0.0005毫米

瞄准显微镜升降行程: 120毫米

立臂倾斜范围:左右各15度分度值:10

照明光阑调节范围:Φ3~Φ32毫米分度值:1毫米

测角目镜角度测量范围: 360度分度值:1

轮廓目镜角度测量范围:± 7度分度值:10

圆弧分划板:曲率半径:R 0.1100毫米

螺纹分划板:普通螺纹螺距: T = 0.25 - 6毫米

梯形螺纹螺距:T = 2 - 20毫米

光学分度台测量范围: 360度分度值:10秒(投影读数)

(选购件)玻璃台面直径:Φ106毫米

光学分度头测量范围: 360度分度值:1

光学定位器测头直径:Φ3 ± 0.1毫米(实际直径值的极限检定误差不大于0.5微米)

测量力: 8 - 14

最大测量深度:15毫米

玻璃工作台玻璃台面尺寸: 215×130毫米

顶针架最大夹持直径:Φ100毫米

最大夹持长度:被测件直径 ≤55毫米时:750毫米

被测件直径 >55毫米时:600毫米

高顶针架最大夹持直径:Φ180毫米

最大夹持长度: 600毫米

V形架左V形架前后调节范围:前后各5毫米

V形架高低调节范围: 向上15毫米;向下3毫米

最大承载量:40公斤

2.仪器精度

温度要求

⑴ 工作室的温度应为20 ± 2

⑵ 工作室的温度变化每小时不超过1

⑶ 被测件和仪器的温度差不超过 0.5

在满足所规定温度要求的条件下,仪器有如下保证:

XY坐标? 用玻璃毫米分划尺进行检定时,仪器的最大不准确度:

0级:(1 + L / 100)μm式中L = 测量长度 单位:毫米

② 测角目镜测量角度的最大不准确度:不大于1

③ 双像目镜合像的不稳定性:不大于0.0005毫米

合像的不正确度:不大于0.001毫米

④ 光学分度头 最大不准确度:不大于1

⑤ 光学分度台 最大不准确度:不大于30秒(选购件)

⑥ 光学定位器 测量的不稳定性:不大于0.001毫米

测量的不准确度:不大于0.0015毫米

3.仪器重量主机净重:约250公斤

外形尺寸 x × y × z 980 × 1020 × 640 毫米
