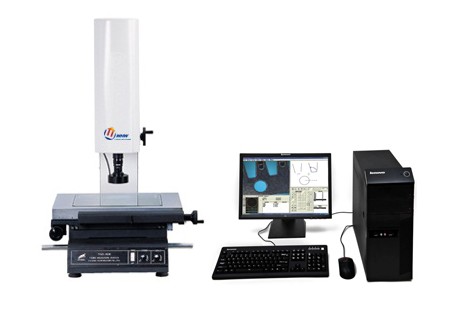

YR150-500影像测量仪


YR150-500影像测量仪



一、仪器用途:
YR系列影像测量仪影像测量仪适用于以二次元测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。
二、产品特点:
YR系列影像测量仪影像测量仪具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;仪器备有RS-232接口,与电脑连接后,采用Mclns测量软件测绘图形进行处理及输出。
三、技术参数:

型号

YR-1510

YR-2010

YR-2515

YR-3020

YR-4030

金属台面尺寸(mm)

354×228

404×228

450×280

510×290

606×466

玻璃台面尺寸(mm)

210×160

260×160

306×196

360×260

450×350

运动行程(mm)

150×100

200×100

250×150

300×200

400×300

仪器重量(Kg)

100

110

120

200

240

外形尺寸(mm)

600×550×920

600×550×920

680×600×1020

780×670×1070

960×750×1100

Z轴升降行程

150mm

工作距离

108mm

XYZ数显解析度

1μm

XY坐标示值误差

(3+L/200)μm

影像系统

摄像机:彩色1/3" CCD

变焦物镜倍率:0.7~4.5X

视频总倍率:30X~230X

物方视场:7~1.1mm 表面光源与透射光源均使用LED,亮度可调节

电源

AC180~260V 50Hz

测量功能

Mclns自动测量软件,可自动寻边、去毛刺,可测贴、线、圆、圆心距、摆正等
