JX系列万能工具显微镜


JX系列万能工具显微镜



一、产品简介:
JX系列工具显微镜分为大型工具显微镜和万能工具显微镜。根据产品的性能特点分为:数字式、数据处理式、图像处理式等多种,具有较高的测量精度,可以满足不同用户的测量需求。
工具显微镜是一种测量用途极为广泛的计量仪器,该仪器能精确测量各种工件的尺寸、角度、形状和位置,以及螺纹制件的各参数。适用于机器制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校以及科研院所等。仪器带有光学定位器、顶针架、分度头、测高装置、双像目镜、轮廓目镜等多种附件,可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。
其典型测量对象有:
1、各种成型零件如样板、样板车刀、冲模和凸轮的形状;
2、螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角;
3、齿轮滚刀的导程、齿形和牙型角;
4、钻模或孔板上孔的位置度,键槽的对称度等形位误差;

二、产品分类:

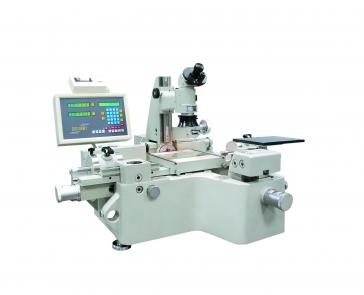

1、JX11B数字式万能工具显微镜

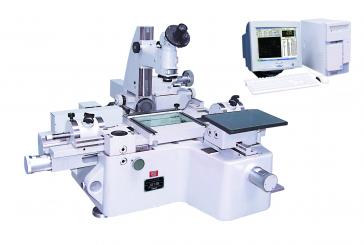

2、JX13B微机型万能工具显微镜
3、JX13C图像处理万能工具显微镜

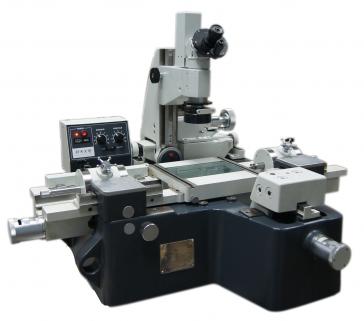

4、JX13V双显示万能工具显微镜


三、技术参数:

测量范围:200mm ×100mm

分辨率:0.0001mm

准确度:(1+L/100)μm(其中L为被测长度,单位为mm)

工作台

方工作台尺寸:260mm×270mm

方工作台承放工件最大高度:140mm

工作台承重:40kg

主显微镜立柱

倾斜范围:±12°

倾斜角度分度值:30′

物镜

物镜放大率 工作距离(mm) 图像放大倍率
82mm 40×
70mm 120×
49mm 200×
屏幕图像范围(mm) 屏幕图像范围(mm)
1/2″≈5.2×4.1 1/3″=4.1×3.1
1/2″≈1.7×1.4 1/3″=1.4×1.0
1/2″≈1.0×0.8 1/3″=0.8×0.6

顶针架

夹持最大直径:φ100 mm

夹持最大长度:700mm

高顶针架

夹持最大直径:φ250 mm

夹持最大长度: 200mm

数显分度头

角度测量范围:0°~360°

角度测量分辨率:5″

角度测量准确度:30″

CCD 摄像头

1/3″黑白(或彩色)CCD,像素数:795×596

光学定位器

最小探测孔径: φ5mm

最大探测深度:15mm

测量力:0.1N

定位稳定性: 0.001mm

测头直径的检定极限误差:0.0005mm

环境要求 : 室温20±1℃,相对湿度40%-60%RH

仪器外形尺寸(mm) : 长1300×宽1250×高800

仪器质量: 450kg
