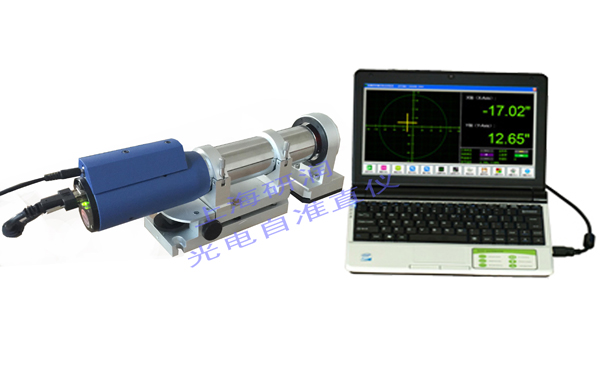

YR光电自准直仪


光电自准直仪YR



一、光电自准直仪产品简介:
YR光电自准直仪结合了电子目镜技术、高分辨率图像传感技术和嵌入式数字图像处理技术,可同时对两个方向的角度进行测量,提供高精度测量。
YR光电自准直仪电子读数头、物镜管、底座、反光镜、显示控制器器等构成。运行于显示控制器的测量软件可显示电子目镜及测量数据,并可将数据保存为Excel兼容格式;系列产品采用了小型化设计技术,为用户提供了高性价比的角度测量检测方案。 用户可通过选配其它测量配附件及测量软件完成动态测量应用,包括对角度、直线度、垂直度、平行度、平面度、同轴度等的高精度测量。是精密机械制造、光学加工、计量实验室等传统光学自准直仪的理想替代产品。

二、技术参数:

型号

YR-2038

YRULTRA-2045

YRULTRA-3045

YR1000U-3050

YR1000UH-3050

物镜焦距

200mm

300mm

物镜口径

38.1mm(NA.=85%)

45mm (NA. = 80%)

50mm (NA. = 90%)

光源类型

大功率半导体光源LED (中心波长 λ=630nm)

探测器

高分辨率图像传感器

两个科学级高分辨率探测器

目镜

软件显示的电子目镜

软件显示的大视野电子目镜

测量频响

7.5Hz TYP

25Hz TYP

接口

USB 2.0

测量距离

10米

20米

10米

25米

10米

最大读数视场

3000?×2400? (arc sec. 角秒)

2000?×1400? (arc sec. 角秒)

3000″ (arc sec. 角秒)

2400″ (arc sec. 角秒)

分辨率

0.1″ (arc sec. 角秒)

0.05″ (arc sec. 角秒)

测量精度

1″

±100″是±0.5″ (arc sec. 角秒)

±100″是±0.3″ (arc sec. 角秒)

±100″是±0.3″ (arc sec. 角秒)

±100″是±0.2″ (arc sec. 角秒)

±600″是±1″ (arc sec. 角秒)

±600″是±1″ (arc sec. 角秒)

±600″是±1″ (arc sec. 角秒)

±600″是±0.5″ (arc sec. 角秒)

重复性



0.2″ (arc sec. 角秒)

0.1″ (arc sec. 角秒)

0.1″ (arc sec. 角秒)

0.05″ (arc sec. 角秒)

重量约

(不含底座)

2.0KG

2.0KG

2.0KG

3.5 KG

3.5 KG
