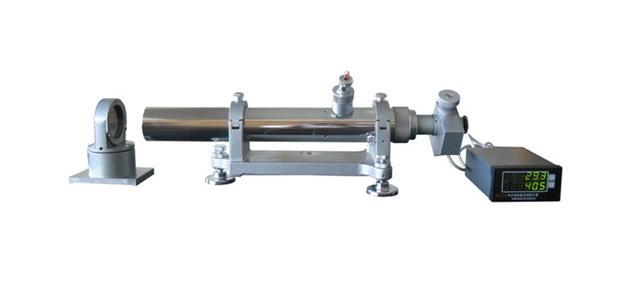

YR0.1S数显自准直仪


数显自准直仪YR0.1S



一、产品用途:

0.1秒数显测微自准直仪目前属于我国高精度类仪器,该仪器主要分单向(YR-0.1D)和双向(YR-0.1S).该仪器主要用于小角度的精密测量,如多面棱体的检定。也可测量高精度导轨等精密零件的直线性、平行性、垂直性及相对位置。在精密测量和仪器检定中还可作非接触式定位,又可作自动测量。该仪器具有安装、使用方便等特点,是精密机械、仪器制造及有关科研、计量部门必不可少的检测仪器.

该仪器是一种应用光学自准直成象测微原理的高精度测角仪器,它利用光学自准直法,把角度量变成线值量,由微型线位移光栅传感器测出线值变化量,间接地把角度变化量测出来。它广泛用于小角度的精密测量。如:配合多面棱体用来检验各种分度圆(多点分度台、光学分度台、转台、测角仪等)的分度误差;测量导轨的直线度、精密平板的平面度、基面之间的垂直度和平行度、精密轴系的晃动误差等;同时还可以用来测量各种棱镜的角度差和平镜的平行差以及测量检验各种棱镜、平镜与装配基准面之间的角度误差。因此该仪器可以在机械制造业、精密仪器制造业、计量室、光学实验室、光学冷加工车间及光学仪器的装配、调整、检验等多方面广泛得到应用。

二、技术参数:

1.仪器的规格与参数:

1)测角范围: 010

2)最小分辨率: 0.1

3) 示值误差:10′范围内≤2″,任意1′≤0.5

4) 准直物镜:焦距:258mm,入瞳直径:Φ40mm

5) 显微物镜:焦距:27.45mm,放大倍率:4

6) 测微目镜:视场:10mm×6mm,视度调节:±5屈光度

7) 组合焦距:1031.324mm

8)最大测量距离:30m(视场≮2′)

9)视轴与镜管机械轴平行度:<20

? 视轴与支架底面平行度:<1

10)圆水泡规格:8′;置平精度:4

11)照明灯电压:6v ;功率:25w

12光栅数显表规格:单坐标20细分,配50线对/mm光栅线位移传感器

13)光栅数显表电压:220V

14)仪器外形尺寸:490mm×162mm×180mm

15)仪器重量:7.8Kg

2.楔形镜规格与参数

1)镜面通光孔径:Φ46mm,中心反射面直径:Φ25mm

2)楔形镜角值:10′±15(指内外反射像的夹角)

? 楔角标定精度:<1

3)楔形镜两面形误差:<110光圈?(120波长)

4)全反射面对底面垂直度:<20

? 全反射面对侧面垂直度:<1′(做可调镜时)

5)外形尺寸:106mm×74mm×125m
